產品** | 華通牌 | 公告批次 | |
產品名稱 | 洗掃車 | 產品型號 | HCQ5250TXSDL6型洗掃車 |
總質量(Kg) | 25000 | 罐體容積(m3) | |
額定載質量(Kg) | 7370,7305 | 外形尺寸 | 10700,10500×2500×3390 |
整備質量(Kg) | 17500 | 貨廂尺寸 | ×× |
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數(人) | 2,3 | 載質量利用系數 | |
接近角/離去角(°) | 18/12 | 前懸/后懸 | 1480/2170,1480/2320 |
軸數 | 3 | 軸距 | 4350+1350,5350+1350,5700+1350 |
軸荷(Kg) | 7000/18000(二軸組) | **高車速(Km/h) | 90 |
其它 | 備注：側面防護裝置和后防護裝置材料均為Q235,連接方式均為焊接連接.后防護裝置截面尺寸為200mm×50mm,離地高度為500毫米;外形長/軸距/后懸一一對應:10700/5700+1350/2170,10500/5350+1350/2320;隨底盤裝ABS,ABS生產廠家:東科克諾爾商用車制動系統(十堰)有限公司;型號:3631010-C2000. | ||
【底盤技術參數】 | |||
底盤型號 | DFL1250A13 | 底盤名稱 | 載貨汽車底盤 |
**名稱 | 東風牌 | 生產企業 | 東風商用車有限公司 |
外形尺寸 | 9400,10260,10610×2500,2550×3070,3600,3690,3770 | 輪胎數 | 10 |
接近角/離去角(°) | 18/14 | 輪胎規格 | 11.00-20 18PR,11.00R20 16PR,295/80R22.5 16PR |
鋼板彈簧片數 | 8/9,8/10,9/10 | 前輪距 | 2040 |
燃料種類 | 柴油 | 后輪距 | 1860/1860 |
排放標準 | GB3847-2005,GB17691-2005國VI | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
ISD245 50 ISD270 50 | 東風康明斯發動機有限公司 東風康明斯發動機有限公司 | 6700 6700 | 180 198 |
1、 概述

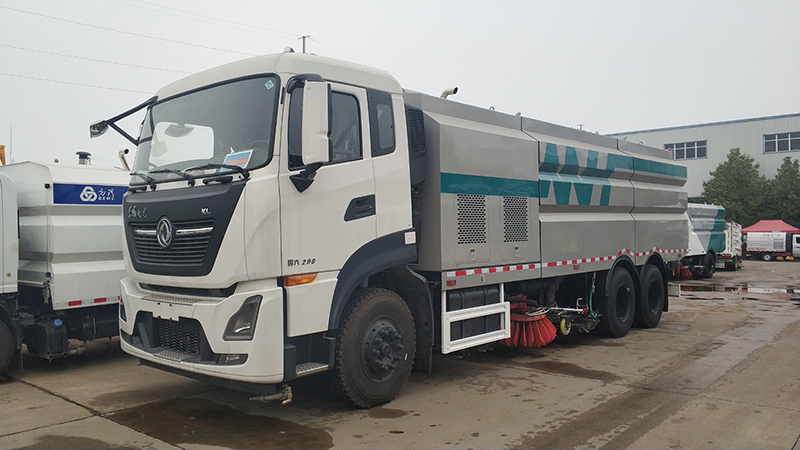

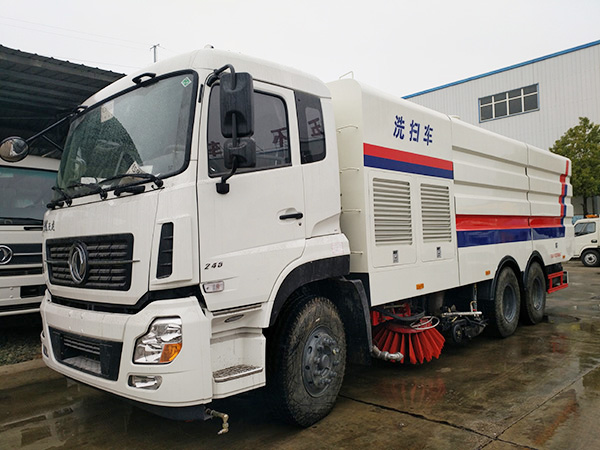

洗掃車采用東風天龍DFL1250A13型國Ⅳ二類汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。副發動機驅動風機和高壓水泵，副發動機采用東風康明期6缸柴油發動機。風機用8.0高壓離心風機,效率高、風量大，**高風量達23500m3/h。高壓水泵采用同際知名T7012IR 型柱塞柱，流量合適，壓力高，允許**高壓力達10MPa，清水箱充分利用了車載空間，容積大，容積達12m3。垃圾箱采用單層不銹鋼結構，傾翻卸料，帶高壓位自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開**，可實現左掃、右掃和全掃等不同作業模式。寬吸嘴的吸口寬度達到2418mm，確保作業總寬度大于3.5mm。4個高度可調的吸嘴輪，能方面調整和保證吸嘴與路面間的合理間隙。吸嘴內高有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能**大限度減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到**佳清洗效果。開式液壓系統驅動左右立掃升降、左右掃肋旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能。一鍵式作業起動和停機操作。
HCQ5251TXSDL5型洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 “左掃”、 “右掃”6種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣、洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業?？梢韵駷⑺囈粯訉?duì)路面進行低壓沖洗作業。
HCQ5251TXSDL5型洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。
